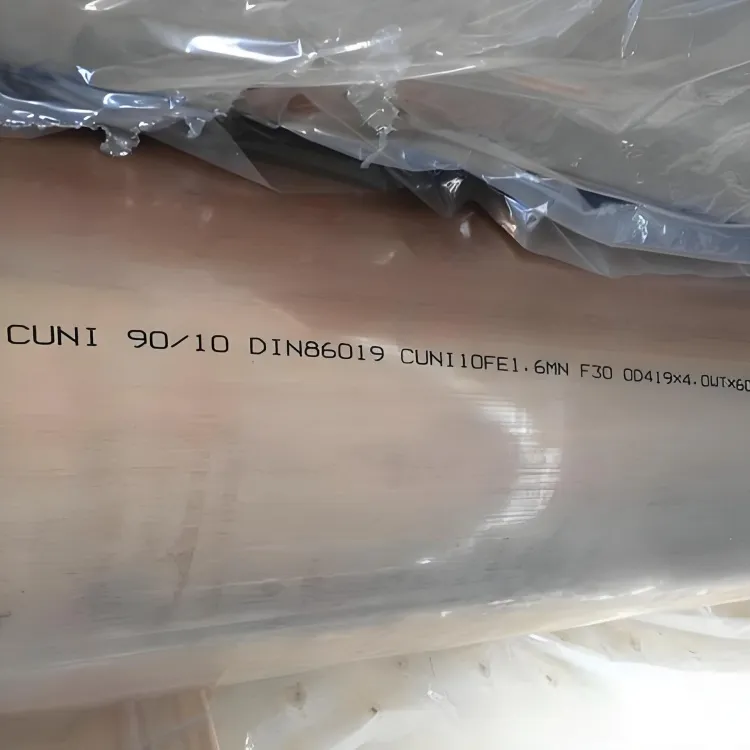

ASTM B111 C70600 Kopparnickelrör 90/10

Gnee Steel (Tianjin) Co., Ltd. är en av de mest professionella tillverkarna och leverantörerna av astm b111 c70600 kopparnickelrör 90/10 i Kina, stöder också anpassad service. Välkommen att köpa rabatt astm b111 c70600 koppar nickelrör 90/10 till salu här från vår fabrik. Kvalitetsprodukter och rimligt pris är tillgängliga.



ASTM B111 C70600 är en koppar-nickellegering som innehåller cirka 90 % koppar och 10 % nickel, med små tillsatser av järn och mangan. Det är ett av de vanligast specificerade materialen för havsvatten-kylda värmeväxlare, kondensorer och förångare.



Till skillnad från aluminiummässing (C68700) eller amiralitetsmässing (C44300) erbjuder C70600 betydligt bättre motstånd mot hög-havsvatten, erosion-korrosion och ammoniakattack. Avvägningen- är lägre värmeledningsförmåga och högre materialkostnad.



Denna legering är specificerad förskal och rörvärmeväxlare, värmeväxlare kondensor, ochskalrörsförångareapplikationer där livslängden på 30+ år krävs eller där vattenhastigheten överstiger 2,5 m/s.



Vi levererar C70600 slangar tillASTM B111, ASME SB111, EN 12451, ochJIS H3300standarder. Raka längder ochu rörvärmeväxlareböjar finns i lager i vanliga storlekar.



Tabellen nedan visar den erforderliga sammansättningen enligt ASTM B111. Järn- och manganinnehållet är kritiskt – de förbättrar motståndskraften mot stötkorrosion och erosion i havsvatten med hög-hastighet.

Element	Procent (%)
Koppar (Cu)	86.5 min (inklusive nickel)
Nickel (Ni)	9.0 – 11.0
Järn (Fe)	1.0 – 1.8
Mangan (Mn)	1,0 max
Bly (Pb)	0,05 max
Zink (Zn)	1,0 max
Andra	0,5 max totalt



90/10 koppar-nickelsammansättningen (90 % Cu, 10 % Ni) är den vanligaste kopparnickellegeringen för värmeväxlarrör. Järnhalten på 1,0-1,8 % är väsentlig – det saktar ner korrosionshastigheten genom att bilda en skyddande järnrik film på rörytan. Mangan tjänar ett liknande syfte.



C70600 omfattas av följande standarder:

ASTM B111– Standardspecifikation för sömlösa kondensorrör av koppar och kopparlegeringar

ASME SB111– ASME-kodversion med ytterligare certifieringskrav

EN 12451– Europeisk standard (legeringsbeteckning CuNi10Fe1Mn)

JIS H3300– Japansk standard (legeringsbeteckning C7060T)

För ASME-kodapplikationer, specificeraSB111 C70600snarare än ASTM B111.



Egendom	Värde (glödgat temperament)
Draghållfasthet (min)	270 MPa (39 ksi)
Sträckgräns (0,5 % förlängning, min)	105 MPa (15 ksi)
Förlängning (min)	30%
Hårdhet (Rockwell B)	40 – 75
Värmeledningsförmåga (20 grader)	45 W/m·K
Termisk expansionskoefficient (20-300 grader)	17.0 µm/m·K
Densitet	8,94 g/cm³
Elektrisk konduktivitet (% IACS)	9%
Maximal kontinuerlig drifttemperatur	200 grader (400 grader F)



Värmeledningsförmågan för C70600 (45 W/m·K) är mindre än hälften av den för C68700 (100 W/m·K) och ungefär en-niondel av den för C12200-koppar (400 W/m·K). Detta innebär att en värmeväxlare som använder C70600-rör kommer att kräva betydligt mer yta än en som använder kopparrör för samma termiska belastning. Men i havsvattentjänst är kopparrör inte livskraftiga. Jämförelsen är mellan C70600, C68700 och C71500.



Den lägre värmeledningsförmågan är den största nackdelen med cupronickel. Fördelarna – korrosionsbeständighet och livslängd – uppväger ofta detta för kritiska havsvattenapplikationer.



Vi levererarkopparlegeringsrör för värmeväxlarei följande dimensioner. Lagerstorlekar är tillgängliga för omedelbar leverans.

Ytterdiametrar – lagerfört och vanligen beställt:

koppar värmeväxlarrör 5/8 tum(15,88 mm)

koppar värmeväxlarrör 3/4 tum(19,05 mm)

koppar värmeväxlarrör 1 tum(25,4 mm)

koppar värmeväxlarrör OD 19mm

koppar värmeväxlarrör OD 25,4mm

Andra diametrar från 12 mm till 32 mm finns tillgängliga på begäran.



Väggtjocklek:

Standardväggtjocklekar varierar från 0,7 mm till 3,0 mm. BWG-storlekar som 18 BWG (1,24 mm), 16 BWG (1,65 mm), 14 BWG (2,11 mm) och 12 BWG (2,64 mm) lagras vanligtvis för C70600.



Längd:

Raka rör finns i längder upp till 30 meter.Kopparvärmeväxlarrörets längdkan skäras efter dina önskemål.



U-böjer:

Vi fabriceraru rörvärmeväxlareochu rörbunt värmeväxlareböjar från C70600. Minsta böjradie är 3,0 × OD för glödgat rör. På grund av legeringens lägre duktilitet jämfört med mässing kräver U-böjar noggrann verktyg och inspektion.



Konstruktionsparametrar för värmeväxlare:

Värmeväxlarrörsstigning– Standard är 1,25 × OD. För C70600 specificeras ibland bredare stigning för att rymma rengöringsverktyg.

Värmeväxlarrörplåtborrning – Rörhål bör borras till en tolerans på ±0,08 mm från nominell OD. Ytfinishen på rörhålen bör vara 3,2 µm Ra eller bättre för korrektrörrullning.

Värmeväxlarens rördiameter– För skal-sidoflödesberäkningar, använd faktiskt uppmätt OD.



C70600 specificeras när kylmediet är havsvatten och lång livslängd krävs. Det är standardmaterialet för många marina och kustnära kraftverkstillämpningar.



Kraftverkskondensatorer

Värmeväxlare kondensorenheter i kust- och kärnkraftverk använder vanligtvis C70600. Legeringen klarar vattenhastigheter upp till 3,5 m/s och tolererar klor som används för biofoulingkontroll. Livslängd på 30-40 år är typiskt.



Avsaltningsanläggningar

Skalrörsförångareenheter i multi-stage flash (MSF) och multi{1}}effect destillation (MED)-anläggningar anger C70600 för brinevärmaren och värmeavvisningssektionerna. Legeringen motstår hög-temperatur (upp till 110 grader) saltlösning bättre än mässingslegeringar.



Marina värmeväxlare

Fartyg, offshoreplattformar och flytande produktionslagrings- och lossningsenheter (FPSO) använder C70600 i stor utsträckning. Applikationer inkluderar:

Central kylare

Motorjacka vattenkylare

Smörjoljekylare

Värmeväxlare VVSsystem för boende

Skal och rörvärmeväxlareför olika marina tjänster



Olje- och gasplattformar

Offshoreplattformar i Nordsjön, Mexikanska golfen och Mellanöstern använder C70600 för brandvattenpumpkylare, generatorkylare och processkylare där havsvatten är kylmediet.



Avsaltningsförbehandling

Värmeväxlarpannamatarvattenförvärmare i avsaltningsanläggningar anger ofta C70600 för att förhindra järnoxidkontamination av matarvattnet.



lloy	Bästa applikationen	Värmeledningsförmåga (W/m·K)	Relativ kostnad	Havsvattenhastighetsgräns	Typisk livslängd
C12200 (koppar)	Färskt vatten	400	Låg	Inte för havsvatten	1-3 år i havsvatten
C44300 (amiralitetsmässing)	Rent havsvatten,<2 m/s	100	Låg-Medium	2.0 m/s	10-15 år
C68700 (aluminium mässing)	Variabelt havsvatten,<2.5 m/s	100	Medium	2.5 m/s	15-20 år
C70600 (90/10 kopparnickel)	Havsvatten,<3.5 m/s	45	Hög	3.5 m/s	25-40 år
C71500 (70/30 kopparnickel)	Aggressivt havsvatten, hög hastighet	30	Mycket hög	4.5 m/s	30-50 år
Titan (Gr2)	Mest aggressiva förhållanden	17	Mycket hög	Obegränsat	40+ år



C70600 vs C68700 (aluminium mässing):
C70600 håller betydligt längre i havsvatten – 25-40 år jämfört med 15-20 år för C68700. C70600 klarar även högre vattenhastighet (3,5 m/s mot 2,5 m/s) och motstår ammoniakangrepp mycket bättre. Avvägningen är lägre värmeledningsförmåga (45 vs 100 W/m·K) och högre materialkostnad (vanligtvis 40-60 % mer). För kritiska applikationer där stilleståndstiden är dyr, motiverar den längre livslängden för C70600 den högre initiala kostnaden.



C70600 vs C71500 (70/30 kopparnickel):
C71500 har högre nickelhalt (30% vs 10%), vilket ger bättre motståndskraft mot mycket aggressivt havsvatten och högre hastighet (4,5 m/s). C71500 har dock ännu lägre värmeledningsförmåga (30 W/m·K) och kostar betydligt mer (30-40 % över C70600). För de flesta havsvattenapplikationer räcker C70600. C71500 är reserverad för extremt aggressiva förhållanden eller mycket höga hastigheter.



C70600 vs titan:
Titan erbjuder obegränsad korrosionsbeständighet i havsvatten och kan hantera vilken hastighet som helst. Titan har dock mycket låg värmeledningsförmåga (17 W/m·K), är svårt att tillverka och kostar 3-5 gånger mer än C70600. Titan används endast för de mest krävande applikationerna där ingen kopparlegering är tillräcklig.



Vad är ASTM B111 C70600 kopparnickelrör?

Det är ett 90/10 koppar-nickellegeringsrör tillverkat enligt ASTM B111 för värmeväxlare och kondensorapplikationer. Den innehåller 9-11% nickel och 1,0-1,8% järn, vilket ger den utmärkt motståndskraft mot havsvattenkorrosion.



Vad är skillnaden mellan C70600 och C71500?

C70600 är 90/10 cupronickel (90% koppar, 10% nickel). C71500 är 70/30 cupronickel (70% koppar, 30% nickel). C71500 har bättre korrosionsbeständighet och klarar högre vattenhastighet, men har lägre värmeledningsförmåga och högre kostnad.



Kan C70600 användas i sötvatten?

Ja, men det är inte ekonomiskt. C12200 koppar har mycket högre värmeledningsförmåga och lägre kostnad. Använd endast C70600 när havsvatten eller bräckt vatten finns.



Hur böjer man kopparvärmeväxlarrör i C70600?

Använd glödgat temperament. Minsta böjradie är 3,0 × OD. Dornböjning krävs. Räkna med återfjädring – över-böj med cirka 5 grader. Inspektera varje böj för sprickor.



Hur svetsar man kopparvärmeväxlarrör i C70600?

TIG-svets med ERCuNi tillsatsmetall. Ingen förvärmning krävs för typisk väggtjocklek. Använd argonskyddsgas. Ingen efter-svetsvärmebehandling behövs. Rengör noggrant före svetsning.



Vad är skillnaden mellan ASTM B111 och ASME SB111?

ASME SB111 är ASME-kodversionen. Kemi och dimensioner är identiska. SB111 kräver ytterligare kvalitetssäkring och certifiering för tryckkärlapplikationer. Om din skal- och rörvärmeväxlare är ASME-stämplad, specificera SB111.



Värmeväxlarrör av koppar kontra rostfritt stål – vilket är bättre för havsvatten?

C70600 (cupronickel) är bättre än rostfritt stål för de flesta applikationer för havsvattenvärmeväxlare. Rostfritt stål utsätts för spaltkorrosion i havsvatten, särskilt under avlagringar eller vid packningar. Cupronickel har inte detta problem.



Kopparvärmeväxlarrör vs cupronickel – vilket håller längre?

Denna fråga ställs ofta felaktigt – C70600 IS cupronickel. Den korrekta jämförelsen är mellan C70600 (90/10 cupronickel) och andra kopparlegeringar (C12200, C44300, C68700). Cupronickel håller mycket längre i havsvatten än någon mässing eller ren koppar.



Varför använda koppar i värmeväxlarapplikationer som involverar havsvatten?

För havsvattenapplikationer betyder "koppar" kopparnickellegeringar (C70600, C71500). Dessa legeringar ger den bästa kombinationen av korrosionsbeständighet, värmeledningsförmåga (i förhållande till titan eller rostfritt stål) och tillverkningsbarhet för havsvatten-kylda värmeväxlare.



Vad är den förväntade livslängden för C70600 värmeväxlarrör?

25-40 år i korrekt designade och underhållna havsvattensystem. Detta är betydligt längre än mässingslegeringar (10-20 år) och jämförbart med titan för många applikationer.



Vad orsakar korrosion i C70600-rör?

Vanligaste orsaken: galvanisk korrosion från koppling med rörplåtar av rostfritt stål eller titan. Andra orsaker: sulfidförorening i kraftigt förorenat havsvatten, sanderosion vid hög hastighet eller lågt pH under 5,0.



Hur rengör man värmeväxlarrör i koppar av C70600?

Mekanisk rengöring med nylon- eller rostfria borstar. Kemisk rengöring med hämmad sulfaminsyra eller citronsyra. C70600 är mer robust än mässing, men undvik ändå saltsyra och mycket lågt pH. För biofouling är klorering acceptabelt vid fritt klor under 0,5 ppm.



Levererar du C70600 enligt EN 12451 eller JIS H3300?

Ja. EN 12451-beteckningen är CuNi10Fe1Mn. JIS H3300-beteckningen är C7060T. Ange önskad standard vid beställning.



Har du kopparvärmeväxlarrör till salu i små mängder?

Ja. Vi stödjer reparations- och utbytespaket. Minsta kvantitet beror på lager – vanligtvis 100 meter för lagerstorlekar. Kontakta oss med dina krav.



Vilken är den maximala rekommenderade vattenhastigheten för C70600?

3,5 m/s för rent havsvatten. Minska till 2,5 m/s om sand eller andra slipmedel finns. C70600 klarar högre hastigheter än mässingslegeringar (2,0-2,5 m/s gräns) på grund av dess utmärkta erosions-korrosionsbeständighet.



Tillhandahåller du tredjepartsinspektion?

Ja. Vi kan ordna inspektion av ABS, DNV, BV, Lloyds eller någon annan tredje-partsbyrå på kundens bekostnad. Besiktning måste anges vid beställningstillfället.



Dålig förpackning förstör även det bästa värmeväxlarröret i koppar. Som en professionell kopparvärmeväxlarrörfabrik som betjänar kopparvärmeväxlarrör USA, Europa, Förenade Arabemiraten, Saudiarabien och Indien, följer vi exportförpackningsstandarder av militär-kvalitet för att säkerställa noll skador under sjö- eller flygfrakt.



Vår standardförpackningsprocess:

Förpackningsstadiet	Material / Metod	Ändamål
Individuellt rörskydd	Anti-VCI-papper + plaständstycken	Förhindrar fukt, damm och repor på värmeväxlarens inre ytor av kopparrör.
Buntning	Nylonband + distansbrickor i trä	Håller kopparvärmeväxlarröret OD 19 mm, 1 tum eller 5/8 tums storlekar organiserade och vibrationsfria-.
Fuktbarriär	Tjock PE-filmomslag (värme-krympt)	Blockerar fukt under långa sjöresor till kopparvärmeväxlarrör Tyskland eller Saudiarabien.
Yttre förpackning	Exportera-plywoodlådor eller stål-bandade trälådor	Tål stapling och tuff hantering. Varje låda märkt med PO-nummer, legering (t.ex. SB111 C70600) och kvantitet.
Dokumentation	Packlista + Mill Test Certificate (MTC) bifogat utanför	Tullklareringsstöd för återförsäljare och distributörspartner av kopparvärmeväxlarrör.

För U-paketbeställningar:U-rörvärmeväxlare och U-rörbuntsvärmeväxlare är placerade i särskilda ståljiggar inuti lådan för att förhindra böjradieförvrängning.



Typ av utrustning	Specifikation / Förmåga	Kvalitetspåverkan
Horisontell kontinuerlig gjutlinje	Kapacitet 10 ton	Producerar homogent kopparlegeringsrör för värmeväxlarämnen med noll porositet.
Tre-Roll Piercing Mill	Upp till 60 mm OD	Precisionskontroll av väggtjocklek för väggtjocklek på värmeväxlarrör så låg som 0,5 mm.
Kall ritbänk	5 dragningar i följd	Uppnår snäva toleranser på kopparvärmeväxlarrörets längd och värmeväxlarrörets diameter.
Rätnings- och skärlinje	CNC-servo-styrd	Gradfri-skärning för kopparvärmeväxlarrör 3/4 tum och 1 tum till exakta projektlängder.
U-Bockmaskin	CNC dorn typ	Producerar u-rörkondensor och U-rörbuntsvärmeväxlare utan veck eller ovalitet.
Eddy Current Tester	NDT (icke-destruktiv testning)	100 % inspektion av C70600-röret och C71500-röret för hål eller sprickor enligt ASTM B111 pdf-standarder.
Hydrostatisk testare	Upp till 200 bar	Validerar värmeväxlarrörets expansion och rörrullningsintegritet.
Spektrometer	Optisk emission (OES)	Bekräftar kemisk sammansättning av ASME SB111, EN 12451 och JIS H3300 kvaliteter på varje batch.



Våra certifieringar och efterlevnad:

ASTM B111 pdf och ASME SB111 pdf full spårbarhet.

ISO 9001:2015 kvalitetsledningssystem.

Tredjepartsinspektion accepterad: SGS, BV, Lloyds eller TUV.

Testrapporter för förväntad livslängd för kopparvärmeväxlarrör tillgängliga på begäran.
