Sömlöst kopparvärmeväxlarrör
Henan Gnee New Material Co., Ltd. är en av de mest professionella tillverkarna och leverantörerna av sömlösa kopparvärmeväxlarrör i Kina, specialiserat på att tillhandahålla kopparprodukter av hög kvalitet till konkurrenskraftiga priser. Välkommen att köpa ett rabatterat sömlöst kopparvärmeväxlarrör till salu här från vår fabrik. Skräddarsydda beställningar är välkomna.
Sömlösa kopparvärmeväxlarrör (ASTM B111)
Sömlösa kopparvärmeväxlarrör är högpresterande kopparlegeringsrör tillverkade utan svetssömmar, och erbjuder överlägsen styrka, korrosionsbeständighet och tillförlitlighet för HVAC, marina, kraftverk och industriella värmeväxlarsystem.
Vi levererar ASTM B111 sömlösa kopparvärmeväxlarrör i ett brett utbud av legeringar, storlekar och temperaturförhållanden, som stöder både standard- och specialkrav.
Ingen svetssöm → högre trycksäkerhet
Utmärkt värmeledningsförmåga
Överlägsen korrosionsbeständighet i havsvatten- och HVAC-miljöer
Lämplig för kondensor, förångare & skal- och rörvärmeväxlare
Finns i raka rör och U-böjkonfigurationer
Sömlös vs svetsad kopparrör - Vad är skillnaden för värmeväxlare?
| Faktor | Sömlöst kopparrör | Svetsad kopparrör |
|---|---|---|
| Tryckmotstånd | Excellent | Medium |
| Korrosionsbeständighet | Högre | Medium |
| Risk för misslyckande | Mycket låg | Högre (sömsvetsarea) |
| Kosta | Högre | Lägre |
| Användning av värmeväxlare | Kritiska system | Allmänt VVS |
Väljasömlösa kopparrörför:
Marina miljöer
Högtryckskondensorer-
Kraftverkssystem
Havsvattenvärmeväxlare
Välj svetsade rör för:
Låg-VVS-system
Kostnadskänsliga-appar
Standarder för sömlösa kopparvärmeväxlarrör
Vi producerarsömlöst kopparvärmeväxlarrörtill följande internationella specifikationer. Varje standard har specifika krav för kemi, mekaniska egenskaper, dimensioner och testning.
| Standard | Jurisdiktion | Typisk tillämpning | Viktiga krav |
|---|---|---|---|
| ASTM B111 | USA (ASTM) | värmeväxlare kondensor, skal och rörvärmeväxlare, förångare | Virvelströmstestning, kemiska gränser, mekaniska egenskaper |
| ASME SB111 | USA (ASME Boiler Code) | värmeväxlare panna, tryckkärl som kräver ASME-stämpel | Identisk med ASTM B111 men listad i ASME-koden |
| EN 12451 | Europa | värmeväxlare hvac, industriella värmeväxlare | Dimensionstoleranser, mekanisk provning, certifiering |
| JIS H3300 | Japan | Marinskalrörsförångare, kraftverkskondensatorer | Koppar och kopparlegering sömlösa rör för värmeväxlare |
Vi tillhandahållerASTM B111 pdfochASME SB111 pdfpå begäran. För projekt ikoppar värmeväxlarrör Europaellerkoppar värmeväxlarrör Tyskland, vi levererarEN 12451certifiering. Förkoppar värmeväxlarrör Japaneller Sydostasien,JIS H3300finns tillgänglig.
Vilka legeringar finns tillgängliga för sömlösa kopparvärmeväxlarrör?
Vårsömlöst kopparvärmeväxlarrörfinns i allaASTM B111kopparlegeringar. Tabellen nedan visar de vanligaste valen.
| Legering | Vanligt namn | Nyckelegendom | Bästa applikationen | Relativ kostnad |
|---|---|---|---|---|
| ASTM B111 C12200 | Fosfor deoxiderad koppar | Högsta värmeledningsförmåga | värmeväxlare hvac, rent vattenvärmeväxlare panna, kopparrör värmeväxlare | Lägst |
| ASTM B111 C44300 | Amiralitetsmässing | Avzinkningsbeständig | värmeväxlare kondensormed bräckt kylvatten | Låg |
| ASTM B111 C68700 | Aluminium mässing | Hög-havsvattenbeständighet | skalrörsförångaresystem, marin kylning | Medium |
| ASTM B111 C70600 | Kopparnickel 90/10 | Allmän korrosionsbeständighet mot havsvatten | C70600 rörför marin och offshoreskal och rörvärmeväxlare | Medium-Hög |
| ASTM B111 C71500 | Kopparnickel 70/30 | Extrem korrosionsbeständighet | C71500 rörför sur gas, havsvatten med hög-temperatur, lång förväntad livslängd | Högsta |
Tillverkningsprocess för sömlösa kopparvärmeväxlarrör
Vår produktionsprocess säkerställer stabil mekanisk prestanda och dimensionell precision:
Vilka är de vanliga konfigurationerna för kopparvärmeväxlarrör?
Beroende på din utrustningsdesign kan du behöva raka längder eller specialiserade böjar. Som primärkoppar värmeväxlarrör fabrik, vi tillhandahåller:
U-rörvärmeväxlare:Precisionsböjda-rör utformade för högtryckspannor.
U-rörspaket värmeväxlare:Fullmonterade eller lösa rör redo förvärmeväxlarrör rullningin i rörplåten.
Skal och rörvärmeväxlare:Standard sömlöskopparrör värmeväxlarelängder för industriell kylning.
U-rör kondensor:Anpassade-böjda lösningar förskalrörsförångareoch kylaggregat.
Vår tillverkningsprocess inkluderar rigorösavärmeväxlarrörets expansiontestning för att säkerställa att när röret är fäst vidvärmeväxlarrörplåt, tätningen är vakuum-tät och läckage-säker.
Storlekar och mått på sömlösa kopparrör
Vi lagerhåller och tillverkarsömlöst kopparvärmeväxlarröri ett brett spektrum av dimensioner. Nedan finns våra standarderbjudanden.
Ytterdiameter (OD)
| Inch Storlek | Metrisk ekvivalent | Lagerstatus | Vanlig applikation |
|---|---|---|---|
| 5/8 tum | 15,88 mm | I lager | värmeväxlare hvac, bilindustrinvärmeväxlare bil |
| 3/4 tum | 19,05 mm | I lager | koppar värmeväxlarrör od 19mm– vanligast för VVS |
| 1 tum | 25,4 mm | I lager | värmeväxlare panna, industriskal och rörvärmeväxlare |
| 1,25 tum | 31,75 mm | Gjord på beställning | Kraftverkvärmeväxlare kondensor |
| 1,5 tum | 38,1 mm | Gjord på beställning | Heavy dutyskalrörsförångare |
Väggtjocklek
Värmeväxlarrörets väggtjocklek i kopparsträcker sig från0,5 mmtill3,0 mm. Vanliga lagertjocklekar:
0,7 mm– Lätt HVAC,värmeväxlarens luftsystem
1,0 mm– Standardvärmeväxlare hvacochvärmeväxlare kondensor
1,2 mm– Medeltryckvärmeväxlare panna
1,5 mm– Högt tryckskal och rörvärmeväxlare
2,0 mm– MarinC70600 rörapplikationer
Längd
Kopparvärmeväxlarrörets längdfrån1m till 30m:
6 meter– Standard lagerlängd
9 meter– Finns på begäran
12 meter– Finns på begäran
Klipp till exakt längd– Föru rörvärmeväxlareeller direkt ersättning
Toleranser
Allasömlöst kopparvärmeväxlarrörmöterASTM B111 pdftoleranser:
OD tolerans: ±0,05 mm för storlekar upp till 25 mm
Väggtjocklekstolerans: ±0,03 mm till ±0,08 mm beroende på nominell tjocklek
Längdtolerans: +3mm / -0mm för kapade längder
Förvärmeväxlarrör rullningochvärmeväxlarrörets expansionansökningar kan vi hållahälften av ASTM-toleransenpå begäran.
Tillämpningar av sömlösa kopparvärmeväxlarrör
VVS-kylare och luftkonditioneringssystem
Typisk legering:C12200 (DHP Copper)
Rörform:Rakt rör / U-böjt rör
Ytfinish:Ljusglödgad (BA) / Rengörs & kapslad
Värmebehandling:Helglödgad (O60) för optimal duktilitet
Skal- och rörvärmeväxlare
Typisk legering:C12200 / C70600 (kopparnickel 90/10)
Rörform:Raka värmeväxlarrör
Ytfinish:Betad & rengjord / Mill finish
Värmebehandling:Glödgat eller stress-avlastat tillstånd
Marin värmeväxlare
Typisk legering:C70600 / C71500 (kopparnickel 70/30)
Rörform:Rakt rör / U-böjt rör
Ytfinish:Inlagd, avkalkad,-beläggning som tillval
Värmebehandling:Helglödgad för korrosionsbeständighet
Kraftverkskondensatorer
Typisk legering: C12200 / C70600
Rörform:Raka kondensorrör
Ytfinish:Ljusglödgad / Kontrollerat rengjord yta
Värmebehandling:Mjukt glödgat skick (O60)
Avsaltningssystem
Typisk legering:C71500 (kopparnickel 70/30)
Rörform:Raka/U-böjda värmeväxlarrör
Ytfinish:Betad & passiverad
Värmebehandling:Helglödgad för maximal seghet och korrosionsbeständighet
Industriell kylning
Typisk legering:C12200 / C44300 (Admiralty Brass)
Rörform:Konfiguration för rakt rör/U-böj
Ytfinish:Bright glödgat / Rengjort & torkat
Värmebehandling:Mjukglödgat (O60 skick)
Hur man böjer, rullar och expanderar sömlösa kopparvärmeväxlarrör?
Sömlösa rör beter sig annorlunda än svetsade rör under tillverkningen. Här är vad du behöver veta.
Hur man böjer kopparvärmeväxlarrör (sömlös)
Det sömlösa röret böjs mer likformigt än det svetsade röret eftersom det inte finns någon söm att spänna. För enu rörvärmeväxlare, använd endornbockaremed en minsta böjradie på1,5 x OD. Förkoppar värmeväxlarrör od 19mm(3/4 tum), är den minsta mittlinjeradien28,5 mm.
Hur man svetsar värmeväxlarrör av koppar (sömlös)
Svetsning krävs sällan för sömlösa rör i värmeväxlarservice. Lödning medBCUP-5fyllmedel är att föredra. Om svetsning är nödvändig, använd deoxiderad tillsatsstav, spola med argon och undvik överhettning av den tunna väggdelen.
Värmeväxlarrör rullning och expansion
Sömlösa rör är idealiska förvärmeväxlarrör rullningochvärmeväxlarrörets expansioneftersom den enhetliga väggtjockleken ger konsekventa rör-till-skarvar. Använd en rullande vridmomenträknare för att undvika-överrullning, vilket gör att rörväggen vidrörplåt.
Värmeväxlarens rördelning och rörplåtdesign
För enskal och rörvärmeväxlaremed sömlösa rör, denrörhöjdär typiskt1,25 x tub OD. Förkoppar värmeväxlarrör 1 tum, är planen31,75 mmcenter-till-center.

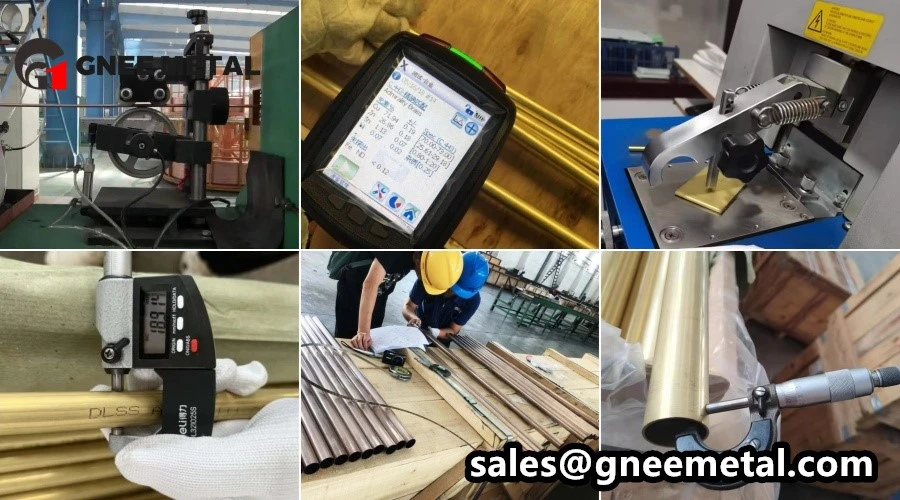

Kvalitetskontroll och testning
| Testobjekt | Standard | Ändamål |
|---|---|---|
| Virvelströmstestning | ASTM E243 | Upptäck ytdefekter |
| Hydrostatiskt test | ASTM B111 | Validering av tryckintegritet |
| Kemisk sammansättning | ASTM E53 | Materialverifiering |
| Mekanisk provning | ASTM E8 | Draghållfasthet & töjning |
| Dimensionell inspektion | Intern spec | OD & väggtjocklek noggrannhet |
Tillgänglig certifiering:
SV10204 3.1 Brukstestcertifikat
Tredje-inspektion (SGS/BV på begäran)
Hur paketerar vi kopparvärmeväxlarrör för global leverans?
| Förpackningsstadiet | Material / Metod | Ändamål |
|---|---|---|
| Individuellt rörskydd | Anti-VCI-papper + plaständstycken | Förhindrar fukt, damm och repor på värmeväxlarens inre ytor av kopparrör. |
| Buntning | Nylonband + distansbrickor i trä | Håller kopparvärmeväxlarröret OD 19 mm, 1 tum eller 5/8 tums storlekar organiserade och vibrationsfria-. |
| Fuktbarriär | Tjock PE-filmomslag (värme-krympt) | Blockerar fukt under långa sjöresor till kopparvärmeväxlarrör Tyskland eller Saudiarabien. |
| Yttre förpackning | Exportera-plywoodlådor eller stål-bandade trälådor | Tål stapling och tuff hantering. Varje låda märkt med PO-nummer, legering (t.ex. SB111 C70600) och kvantitet. |
| Dokumentation | Packlista + Mill Test Certificate (MTC) bifogat utanför | Tullklareringsstöd för kopparvärmeväxlarrörförsäljare och distributörspartners. |
För U-paketbeställningar:U-rörvärmeväxlare och U-rörbuntsvärmeväxlare är placerade i särskilda ståljiggar inuti lådan för att förhindra böjradieförvrängning.

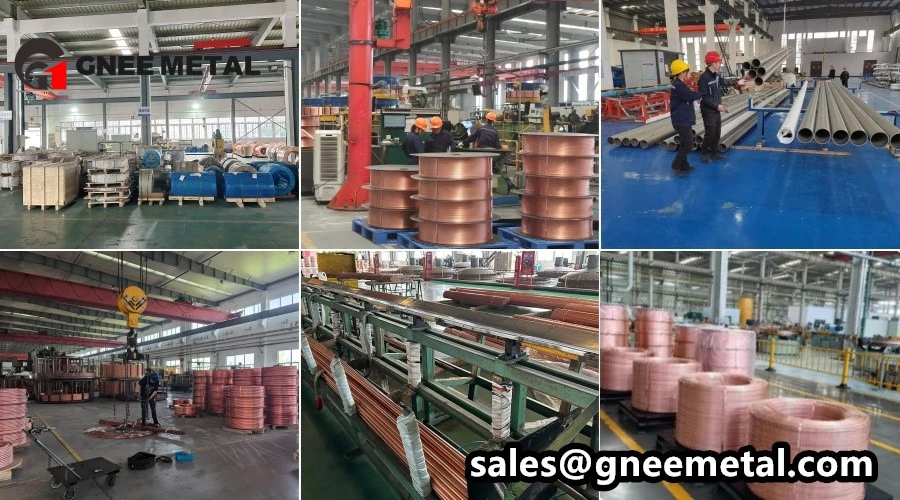

Vår fabrik och utrustning
| Typ av utrustning | Specifikation / Förmåga | Kvalitetspåverkan |
|---|---|---|
| Horisontell kontinuerlig gjutlinje | Kapacitet 10 ton | Producerar homogent kopparlegeringsrör för värmeväxlarämnen med noll porositet. |
| Tre-Rullpiercing Mill | Upp till 60 mm OD | Precisionskontroll av väggtjocklek för väggtjocklek på värmeväxlarrör så låg som 0,5 mm. |
| Kall ritbänk | 5 dragningar i följd | Uppnår snäva toleranser på kopparvärmeväxlarrörets längd och värmeväxlarrörets diameter. |
| Rätnings- och skärlinje | CNC-servo-styrd | Gradfri-skärning för kopparvärmeväxlarrör 3/4 tum och 1 tum till exakta projektlängder. |
| U-Bockmaskin | CNC dorn typ | Producerar u-rörkondensor och U-rörbuntsvärmeväxlare utan veck eller ovalitet. |
| Eddy Current Tester | NDT (icke-destruktiv testning) | 100 % inspektion av C70600-röret och C71500-röret för hål eller sprickor enligt ASTM B111 pdf-standarder. |
| Hydrostatisk testare | Upp till 200 bar | Validerar värmeväxlarrörets expansion och rörrullningsintegritet. |
| Spektrometer | Optisk emission (OES) | Bekräftar den kemiska sammansättningen av ASME SB111, EN 12451 och JIS H3300 kvaliteter på varje batch. |
Våra certifieringar och efterlevnad:
ASTM B111 pdf och ASME SB111 pdf full spårbarhet.
ISO 9001:2015 kvalitetsledningssystem.
Tredjepartsinspektion accepterad: SGS, BV, Lloyds eller TUV.
Testrapporter för förväntad livslängd för kopparvärmeväxlarrör tillgängliga på begäran.
Få snabb offert & logistikplan
FAQ
Vad är ett sömlöst kopparvärmeväxlarrör?
A sömlöst kopparvärmeväxlarrörär ett rör bildat av ett fast ämne genom extrudering eller håltagning, sedan kalldraget till slutliga dimensioner. Den har ingen längsgående svetsad söm, vilket ger jämn styrka och korrosionsbeständighet genom hela rörväggen.
Varför krävs sömlös för värmeväxlarpannor?
ASME SB111och de flesta pannkoder kräversömlöst kopparvärmeväxlarrörför tryckservice eftersom en svetsad söm är en potentiell läckageväg under termisk cykling och tryck. Dekoppar värmeväxlarrör vs rostfritt ståldebatten är separat – men för kopparlegeringar i panndrift är sömlös obligatorisk.
Hur får jag ett sömlöst kopparvärmeväxlarrörspris?
Koppar värmeväxlarrör prisberor på legering, OD, väggtjocklek, längd och kvantitet.C12200är den lägsta kostnaden.C70600 rörär cirka 2x priset.C71500 rörär cirka 3x priset. Skicka din specifikation för ett företagfå en offert på kopparvärmeväxlarrörsvar.
Har du ett sömlöst kopparvärmeväxlarrör till salu i 5/8 tum eller 3/4 tum?
Ja. Vi lagerförkoppar värmeväxlarrör 5/8 tum, koppar värmeväxlarrör 3/4 tum, ochkoppar värmeväxlarrör 1 tumiC12200ochC70600på våra regionala lager.Värmeväxlarrör i koppar od 19mm(3/4 tum) är vår mest populära storlek.
Vad är den förväntade livslängden för ett sömlöst kopparvärmeväxlarrör?
Förväntad livslängd för värmeväxlarrör av kopparförC12200i rent vatten service är15 till 20 år. FörC70600i havsvatten, förvänta dig20 till 30 år. FörC71500i sträng tjänst, förvänta dig30+ årmed rätt vattenkemi.
Hur rengör man sömlösa kopparvärmeväxlarrör utan skador?
Hur man rengör kopparvärmeväxlarrör– användahämmade citronsyraellersulfaminsyraför skala. Använd aldrig saltsyra. Förhur man rengör kopparvärmeväxlarrörmed biologisk nedsmutsning, använd klordioxid- eller nylonborstar. Undvik stålborstar som repar rörytan.
Vad orsakar korrosion av kopparvärmeväxlarrör i sömlösa rör?
Koppar värmeväxlarrör korrosioni sömlösa rör orsakas vanligtvis av:
Erosion korrosion– för hög hastighet (över 1,5-2,0 m/s beroende på legering)
Sprickbildning av spänningskorrosion– ammoniak med kvarvarande spänning från böjning
Galvanisk korrosion– Olika metaller i kontakt
Pitting– aggressiv vattenkemi
Vi tillhandahåller felanalys förkoppar värmeväxlarrör korrosionproblem på befintliga paket.
Kan du leverera sömlösa u-rör värmeväxlarbuntar?
Ja. Vi tillverkar komplettu rörvärmeväxlareochu rörbunt värmeväxlaresammansättningar frånsömlöst kopparvärmeväxlarrör. Skicka dinrörplåtrita för en offert.
