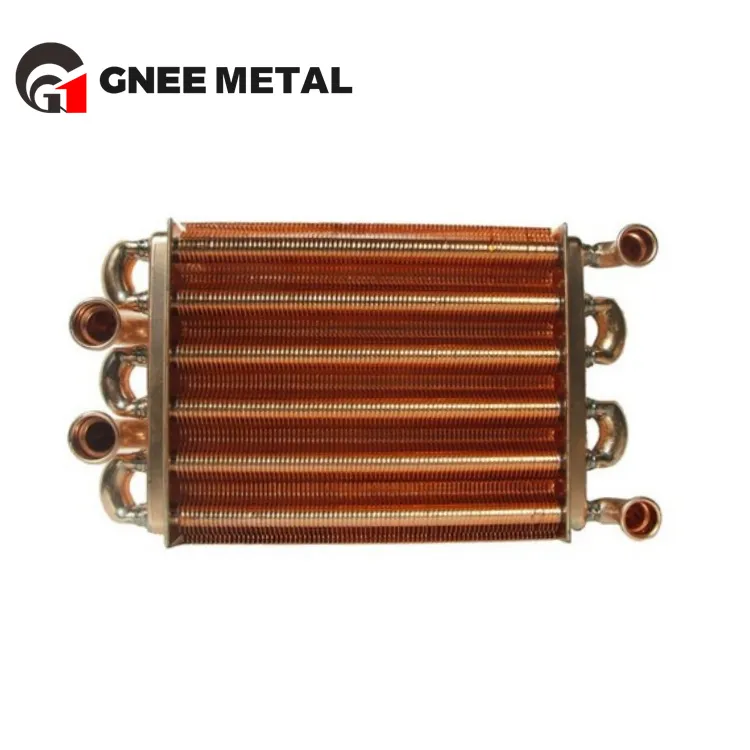

ASTM B111 C12200 koppar värmeväxlarrör

ASTM B111 C12200 är ett fosfor-deoxiderat kopparrör speciellt tillverkat för värmeväxlarapplikationer. Det används ofta i skal- och rörvärmeväxlare, U-rörkondensorer, HVAC-system och pannenheter. Denna kvalitet erbjuder hög värmeledningsförmåga, god svetsbarhet och pålitlig prestanda för rörexpansion och rörrullning.

Skicka förfrågan

chatta nu

produkt introduktion

Gnee Steel (Tianjin) Co., Ltd. är en av de mest professionella tillverkarna och leverantörerna av astm b111 c12200 kopparvärmeväxlarrör i Kina, stöder också anpassad service. Välkommen att köpa rabatt astm b111 c12200 koppar värmeväxlarrör till salu här från vår fabrik. Kvalitetsprodukter och rimligt pris är tillgängliga.

ASTM B111 C12200

C12200 är en av de vanligaste kopparlegeringarna som specificeras underASTM B111ochASME SB111. Det är en fosfor-deoxiderad koppar med en minsta kopparhalt på 99,9 %. Deoxidationsprocessen tar bort syre från materialet, vilket avsevärt förbättrar dess prestanda under svetsning och lödning.

Till skillnad från vanlig VVS-koppar är C12200 konstruerad förvärmeväxlarrör rullningochvärmeväxlarrörets expansion. Det ger konsekventa resultat iskalrörsförångareochu rörkondensorapplikationer.

Denna legering är lämplig för:

Värmeväxlare VVSsystem

Värmeväxlarpannaenheter

Värmeväxlare bilradiatorer och värmare

Värmeväxlarluftkylslingor

Materialspecifikationer och kemisk sammansättning

C12200 är helt kompatibel medASTM B111 pdfochASME SB111 pdfstandarder. Den finns även med certifiering tillEN 12451ochJIS H3300på begäran.

Egendom	Värde
Standard	ASTM B111 / ASME SB111
Legering	C12200 (fosfordeoxiderad koppar)
Cu-innehåll	Större än eller lika med 99,9 %
P innehåll	0.015% – 0.040%
Humör	Glödgad (O60), dragen (H80) eller efter behov

Detta material är känt för sin motståndskraft mot väteförsprödning, vilket är ett vanligt problem vid svetsning av syre-med koppar.

Mått och tekniska parametrar

Vi levererarkoppar värmeväxlarröri ett brett spektrum av dimensioner. Nedan är de vanligast efterfrågade storlekarna.

Vanliga ytterdiametrar:

koppar värmeväxlarrör 5/8 tum(15,88 mm)

koppar värmeväxlarrör 3/4 tum(19,05 mm)

koppar värmeväxlarrör 1 tum(25,4 mm)

koppar värmeväxlarrör OD 19mm

koppar värmeväxlarrör OD 25,4mm

Väggtjockleksområde:

0,5 mm – 3,0 mm beroende på diameter och applikation

Längdalternativ:

Standard rak längd: 6m, 9m, 12m

Beställningskopparvärmeväxlarrörets längdupp till 30m

Spolar tillgängliga för glödgat temperering

Nyckeltekniska parametrar för design:

Värmeväxlarrörsstigning: typiskt 1,25 × OD, anpassningsbar

Värmeväxlarrörplåtborrningstolerans: H11 rekommenderas

Värmeväxlarens rördiametervalet beror på flödeshastighet och tryckfall

För ingenjörer som utför enkopparrör värmeväxlare beräkning, kan vi tillhandahålla värmekonduktivitetskurvor och tryckfallskoefficienter på begäran.

Få en offert på kopparvärmeväxlarrör

Applikationer – Var används C12200?

C12200 specificeras för flera branscher. Dess kombination av termisk prestanda och bearbetbarhet gör den till ett praktiskt val för många värmeöverföringstillämpningar.

Skal och rörvärmeväxlare

C12200 används ofta iskal och rörvärmeväxlaremönster, inklusiveskalrörsförångareenheter. Rörmaterialet måste tåla rullning till rörplåtar och potentiella vibrationer. C12200 fungerar bra under dessa förhållanden.

U-rörvärmeväxlare

Föru rörvärmeväxlareochu rörbunt värmeväxlaredesign, erbjuder C12200 god böjbarhet. Den kan formas till U-böjar utan att spricka när den är ordentligt glödgad.

VVS och kyla

Värmeväxlare VVSsystem, inklusive kondensorer och förångare, används oftakopparrör värmeväxlarespolar.Värmeväxlare av kopparrörär standardvalet för luftkonditioneringsenheter.

Kraft- och industripannor

Värmeväxlarpannaapplikationer kräver material som motstår korrosion från behandlat vatten. C12200 ger lång livslängd i slutna-system.

Bil

Värmeväxlare bilapplikationer inkluderar värmekärnor och EGR-kylare där koppars värmeledningsförmåga är en fördel.

Kondensorer

Värmeväxlare kondensorenheter i både kommersiella och industriella miljöer anger ofta C12200 för dess balans mellan kostnad och prestanda.

Jämförelse – C12200 vs andra värmeväxlarrörlegeringar

En vanlig fråga från inköpsingenjörer är:kopparvärmeväxlarrör vs rostfritt stål – vilket ska jag välja?

Svaret beror på driftsmiljön.

Legering	Nyckelstyrka	Begränsning
C12200 (koppar)	Högsta värmeledningsförmåga, lätt att böja och rulla	Begränsad motståndskraft mot hög-havsvatten
C44300 (marin mässing)	God motståndskraft mot stötkorrosion	Lägre värmeledningsförmåga
C68700 (aluminium mässing)	Lämplig för bräckt vatten	Dyrare än C12200
C70600 (cupronickel 90/10)	Utmärkt havsvattenbeständighet	Lägre värmeledningsförmåga, högre kostnad
Rostfritt stål 316	Mycket hög kloridbeständighet	Dålig värmeledningsförmåga

En annan vanlig jämförelse ärkoppar värmeväxlarrör vs cupronickel. För rent färskvatten eller slutna HVAC-system-är C12200 det mer kostnadseffektiva-valet. För havsvattenkylning,C70600 rörellerC71500 rörrekommenderas.

Varför använda koppar i värmeväxlarsystem?Eftersom koppars värmeledningsförmåga (ca. 400 W/m·K) är betydligt högre än rostfritt stål (ca. 15 W/m·K) eller cupronickel (ca. 30-50 W/m·K). Detta översätts till mindre värmeväxlarens fotavtryck och lägre fläkt- eller pumpeffektbehov.

Riktlinjer för tillverkning – Böjning, svetsning och rörexpansion

Hur man böjer kopparvärmeväxlarrör

C12200 i glödgat härdning kan böjas med en dornbockare. Minsta rekommenderade böjradie är 2,5 × rörets OD. Hårt-draget rör bör inte böjas utan mellanglödgning.

Hur man svetsar värmeväxlarrör av koppar

C12200 är svetsbar med hjälp av TIG-processen. Använd deoxiderad fyllnadsstav (ERCu). Den låga syrehalten i C12200 förhindrar gasporositet under svetsning.

Värmeväxlarrör rullande

Rättvärmeväxlarrör rullningär avgörande för läckage-fria fogar. Nyckelfaktorer:

Rörhål ivärmeväxlarrörplåtmåste vara rena och inom tolerans

Använd en vridmoment-styrd rulleexpander

Undvik över-rullning, vilket kan tunna ut rörväggen

Expansion av värmeväxlarrör

Förvärmeväxlarrörets expansiontill tubplåt ger C12200 god duktilitet. Expansion bör utföras för att uppnå en läckage-tät fog utan att minska väggtjockleken utöver acceptabla gränser.

Korrosion och livslängd

Koppar värmeväxlarrör korrosionorsakas vanligtvis av en av följande faktorer:

Lågt pH (under 6,5)

Förekomst av ammoniak eller sulfid

Hög vattenhastighet (över 2,0 m/s för C12200)

Galvanisk koppling med ädlare metall

Under normala driftsförhållanden i rent vatten eller slutna HVAC-system,-koppar värmeväxlarrör förväntad livslängdöverstiger 25 år. Regelbunden vattenbehandling och övervakning rekommenderas för öppna system.

Så här rengör du kopparvärmeväxlarrör:

För mjuk nedsmutsning: mekanisk borstning med borste av nylon eller rostfritt stål

För hård skala: cirkulera hämmad sulfaminsyra eller citronsyra

Undvik saltsyra, som orsakar snabb gropbildning

Fråga vår ingenjör om rörexpansion eller svetsning

FAQ

Vad är kopparvärmeväxlarrör?

Ett kopparvärmeväxlarrör är ett sömlöst rör tillverkat till exakta mått för användning i värmeöverföringsutrustning. Den överför värmeenergi mellan två vätskor utan att låta dem blandas.

Hur rengör man kopparvärmeväxlarrör?

Mekanisk rengöring med tubborste är den vanligaste metoden. För kemisk rengöring, använd inhiberade syror avsedda för koppar. Undvik saltsyra och aggressiva klorerade lösningsmedel.

Hur böjer man värmeväxlarrör i koppar utan att skadas?

Använd ett glödgat tempereringsrör och en dornbockare. Minsta böjningsradie bör vara 2,5 till 3 gånger rörets ytterdiameter. Stöd röret ordentligt för att förhindra veck.

Hur svetsar man kopparvärmeväxlarrör?

C12200 kan svetsas med TIG med ERCu-spackelstav. Rengör röret noggrant före svetsning. Använd deoxiderad koppar för att undvika porositet.

Värmeväxlarrör av koppar vs rostfritt stål – vilket håller längre?

Rostfritt stål håller längre i korrosiva miljöer som havsvatten eller vätskor med låg -pH. Koppar håller längre i rent vatten och slutna-slingsystem samtidigt som den ger mycket bättre värmeöverföring.

Kopparvärmeväxlarrör vs cupronickel – vilket är bättre?

Cupronickel (C70600, C71500) är bättre för havsvatten. Koppar (C12200) är bättre för färskvatten, HVAC och pannor. Koppar har också högre värmeledningsförmåga och lägre materialkostnad.

Varför använda koppar i värmeväxlare istället för andra metaller?

Koppar erbjuder den bästa kombinationen av värmeledningsförmåga, bearbetbarhet och kostnad för rent vatten och kylmedelsapplikationer. Inget annat vanligt material matchar koppars värmeöverföringseffektivitet i dessa miljöer.

Vad är den förväntade livslängden för kopparvärmeväxlarrör?

I korrekt underhållna slutna-system är 25-30 år typiskt. I öppna kyltorn med dålig vattenrening kan korrosion uppstå inom 3-5 år.

Vad orsakar korrosion av kopparvärmeväxlarrör?

Vanliga orsaker: lågt pH (<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.

Har du kopparvärmeväxlarrör till salu i små mängder?

Ja. Vi stödjer både små reparationskvantiteter och stora OEM-order. Minsta beställningskvantitet beror på storlek och temperament. Kontakta oss med dina krav.

Kan du leverera C12200 enligt EN 12451 eller JIS H3300?

Ja. Även om ASTM B111 och ASME SB111 är våra primära standarder, kan vi även tillhandahålla certifiering enligt EN 12451 eller JIS H3300 på begäran.

Vad är skillnaden mellan ASTM B111 och ASME SB111?

ASME SB111 är ASME-kodversionen av ASTM B111. Det inkluderar ytterligare kvalitetssäkring och certifieringskrav för tryckkärlapplikationer. För ASME-kodade skal- och rörvärmeväxlare krävs SB111.

Kontakta vårt säljteam för pris och tillgänglighet

Hur paketerar vi kopparvärmeväxlarrör för global leverans?

Dålig förpackning förstör även det bästa värmeväxlarröret i koppar. Som en professionell kopparvärmeväxlarrörfabrik som betjänar kopparvärmeväxlarrör USA, Europa, Förenade Arabemiraten, Saudiarabien och Indien, följer vi exportförpackningsstandarder av militär-kvalitet för att säkerställa noll skador under sjö- eller flygfrakt.

Vår standardförpackningsprocess:

Förpackningsstadiet	Material / Metod	Ändamål
Individuellt rörskydd	Anti-VCI-papper + plaständstycken	Förhindrar fukt, damm och repor på värmeväxlarens inre ytor av kopparrör.
Buntning	Nylonband + distansbrickor i trä	Håller kopparvärmeväxlarröret OD 19 mm, 1 tum eller 5/8 tums storlekar organiserade och vibrationsfria-.
Fuktbarriär	Tjock PE-filmomslag (värme-krympt)	Blockerar fukt under långa sjöresor till kopparvärmeväxlarrör Tyskland eller Saudiarabien.
Yttre förpackning	Exportera-plywoodlådor eller stål-bandade trälådor	Tål stapling och tuff hantering. Varje låda märkt med PO-nummer, legering (t.ex. SB111 C70600) och kvantitet.
Dokumentation	Packlista + Mill Test Certificate (MTC) bifogat utanför	Tullklareringsstöd för återförsäljare och distributörspartner av kopparvärmeväxlarrör.

För U-paketbeställningar:U-rörvärmeväxlare och U-rörbuntsvärmeväxlare är placerade i särskilda ståljiggar inuti lådan för att förhindra böjradieförvrängning.

copper heat exchanger tube manufacturers

Vår fabrik och utrustning

Typ av utrustning	Specifikation / Förmåga	Kvalitetspåverkan
Horisontell kontinuerlig gjutlinje	Kapacitet 10 ton	Producerar homogent kopparlegeringsrör för värmeväxlarämnen med noll porositet.
Tre-Roll Piercing Mill	Upp till 60 mm OD	Precisionskontroll av väggtjocklek för väggtjocklek på värmeväxlarrör så låg som 0,5 mm.
Kall ritbänk	5 dragningar i följd	Uppnår snäva toleranser på kopparvärmeväxlarrörets längd och värmeväxlarrörets diameter.
Rätnings- och skärlinje	CNC-servo-styrd	Gradfri-skärning för kopparvärmeväxlarrör 3/4 tum och 1 tum till exakta projektlängder.
U-Bockmaskin	CNC dorn typ	Producerar u-rörkondensor och U-rörbuntsvärmeväxlare utan veck eller ovalitet.
Eddy Current Tester	NDT (icke-destruktiv testning)	100 % inspektion av C70600-röret och C71500-röret för hål eller sprickor enligt ASTM B111 pdf-standarder.
Hydrostatisk testare	Upp till 200 bar	Validerar värmeväxlarrörets expansion och rörrullningsintegritet.
Spektrometer	Optisk emission (OES)	Bekräftar kemisk sammansättning av ASME SB111, EN 12451 och JIS H3300 kvaliteter på varje batch.
