Fem ytfinishar
| Avsluta | Kosta | Ledningsförmåga | Korrosionsbeständighet | Isolering | Bäst för |
|---|---|---|---|---|---|
| Bar koppar | $ (baslinje) | Excellent | Dålig (endast inomhus) | Ingen | Torka inomhuspaneler |
| Tennplätering | $$ | Excellent | Bra | Ingen | De flesta inomhusställverk |
| Silverplätering | $$$ | Bäst (lägsta kontaktmotstånd) | Rättvis | Ingen | Hög-frekventa, glidande kontakter |
| Värmekrympslang | $ | N/A (endast isolering) | N/A | Bra (beröringssäker-) | Fasidentifiering, beröringssäkerhet |
| Epoxibeläggning | $$$ | N/A (endast isolering) | Excellent | Bäst (full täckning) | Utomhus, högspänning |
För 90 % av ställverk och panelkortapplikationer inomhus är plätering det rätta valet.Det är prisvärt,-korrosionsbeständigt och allmänt tillgängligt.

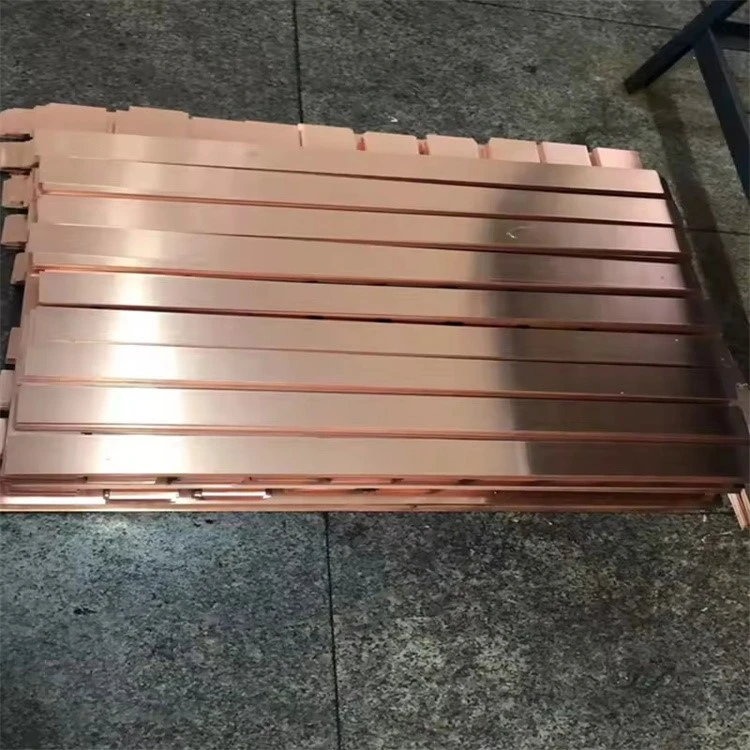

Bar koppar
När Bare Copper Works
| Skick | Godtagbar? | Anteckningar |
|---|---|---|
| Inomhus, klimat-kontrollerad | Ja | Standard för många paneler |
| Torr miljö (fuktighet<60%) | Ja | Minimal korrosionsrisk |
| Ingen kemisk exponering | Ja | Inga syror, salter eller industrigaser |
| Tillfällig installation | Ja | Endast kort-användning |
När bar koppar INTE fungerar
| Skick | Varför inte |
|---|---|
| Utomhusinstallation | Regn, luftfuktighet och temperaturcykler orsakar korrosion |
| Kust/salt luft | Salt påskyndar korrosion – grön patina bildas snabbt |
| Industriell miljö (kemikalier) | Syror och gaser angriper koppar |
| High humidity (>80%) | Fukt + syre=korrosion |
| Lång-lagring | Bar koppar oxiderar med tiden |
Om din samlingsskena ska installeras utomhus, nära kusten eller i en industriell miljö, använd inte bar koppar. Du behöver plåtbeläggning eller epoxibeläggning.
Tennplätering
Tennplätering är elektropläterad tenn (3-8 mikron tjock) som appliceras på kopparsamlingsskenan efter att all tillverkning är klar.
Varför tennplätering är standarden
| Fördel | Varför det spelar roll |
|---|---|
| Låg kostnad | Endast 5-10% premium över bar koppar |
| Bra korrosionsbeständighet | Skyddar mot fukt, milda kemikalier |
| Upprätthåller ledningsförmåga | Tenn är ledande – ingen förlust av kapacitet |
| Lödbar | Lätt att löda anslutningar vid behov |
| Allmänt tillgänglig | Vanligaste pläterad finish – korta ledtider |
Tekniska specifikationer
| Parameter | Värde |
|---|---|
| Pläteringstjocklek | 3-8 mikron (standard); 10+ mikron (heavy duty) |
| Platteringsmetod | Galvanisering efter tillverkning |
| Motstånd mot saltstänk | Större än eller lika med 96 timmar (ASTM B117) – ingen röd rost |
| Driftstemperatur | Upp till 150 grader (tenn smälter vid 232 grader) |
| Ledningsförmåga | Liknar bar koppar |
När ska man välja plätering
| Ansökan | Varför plätering |
|---|---|
| Ställverk inomhus | Standardspecifikation – korrosionsskydd |
| Panelbrädor | Förhindrar oxidation under lagring och drift |
| Motorkontrollcenter (MCC) | Pålitlig, kostnadseffektiv- |
| Solar kombinerar lådor | Utomhus men skyddat – plåt räcker |
| Allmän eldistribution | Branschstandarden |
För 90 % av applikationerna, välj plåtbeläggning. Det är den bästa balansen mellan kostnad och skydd.
Silverplätering
Silverplätering är elektropläterad silver (5-15 mikron tjock) som appliceras på kopparskenor. Den erbjuder det lägsta kontaktmotståndet av alla ytskikt.
Varför välja silverplätering
| Fördel | Varför det spelar roll |
|---|---|
| Lägsta kontaktmotstånd | Kritiskt för hög-frekventa och hög-strömanslutningar |
| Utmärkt ledningsförmåga | Silver är den mest ledande metallen |
| Bra smörjförmåga | Fungerar bra för skjutkontakter (frånkopplingsbrytare) |
| Korrosionsbeständig (måttlig) | Bättre än bar koppar, sämre än tenn |
Nackdelar med silverplätering
| Nackdel | Vad du behöver veta |
|---|---|
| Hög kostnad | 20-30% mer än plåtplätering |
| Smutsar | Silver reagerar med svavel i luften – blir svart |
| Tarnish är ledande | (Till skillnad från aluminiumoxid leder silversulfid fortfarande) |
| Inte för svetsning | Måste tas bort före svetsning |
Tekniska specifikationer
| Parameter | Värde |
|---|---|
| Pläteringstjocklek | 5-15 mikron (standard) |
| Kontaktmotstånd | <1 mΩ (much lower than tin) |
| Motstånd mot saltstänk | 48-72 timmar (mindre än tenn) |
| Driftstemperatur | Upp till 200 grader (silvret smälter vid 962 grader) |
När ska man välja silverplätering
| Ansökan | Varför silverplätering |
|---|---|
| Högfrekventa samlingsskenor- (RF, RF) | Hudeffekt – silvers låga motstånd spelar roll |
| EV batterikontakter | Lågt kontaktmotstånd för höga strömmar |
| Koppla bort strömbrytare | Glidkontakt kräver smörjning |
| Kryogena applikationer | Silver fungerar bra vid låga temperaturer |
| Precisionsinstrumentering | Kontaktmotstånd måste minimeras |
För de flesta vanliga ställverk är silverplätering overkill. Plåtplätering är tillräckligt och mycket billigare. Ange bara silverplätering om du verkligen behöver lägsta möjliga kontaktmotstånd.
Skicka dina ansökningsuppgifter för en plåtrekommendation
Krympslang
Krympslang är ett polymerrör som krymper vid uppvärmning och formar tätt mot samlingsskenans yta. Det ger isolering och beröringssäkert-skydd.
Varför välja krympslang
| Fördel | Varför det spelar roll |
|---|---|
| Låg kostnad | Mycket prisvärt för raka samlingsskenor |
| Lätt att applicera | Skjut på, värm med värmepistol – ingen specialutrustning |
| Färgalternativ | Röd, svart, blå, gul, grön – perfekt för fasidentifiering |
| Bra dielektrisk styrka | Tål upp till 15kV beroende på väggtjocklek |
| Avtagbar | Kan skäras av för modifieringar |
Tekniska specifikationer
| Parameter | Värde |
|---|---|
| Material | Polyolefin (standard) eller PVC |
| Krympförhållande | 2:1 eller 3:1 |
| Dielektrisk styrka | 15-25 kV/mm |
| Temperaturområde | -55 grader till +135 grader (polyolefin) |
| Färgalternativ | Röd, svart, blå, gul, grön, klar |
När ska man välja krympslang
| Ansökan | Varför värmekrympa |
|---|---|
| Fasidentifiering | Färgkodade-slangar identifierar R/Y/B-faser |
| Tryck-bevis säkerhet | Förhindrar oavsiktlig kontakt med strömförande samlingsskenor |
| Inomhuspaneler med raka samlingsskenor | Lätt att installera, låg kostnad |
| Tillfällig isolering | Kan tas bort för modifieringar |
| Ombyggnadsprojekt | Snabb att ansöka på-webbplatsen |
Krympslang fungerar INTE bra på böjda samlingsskenor (L--form, Z--form, U--form). Slangen skrynklas och lämnar luckor vid böjar. För böjda samlingsskenor som kräver isolering, använd epoxibeläggning.
Val av ytfinish
Behöver samlingsskenan isoleras?
| Svar | Gå till |
|---|---|
| Ja – för beröringssäkerhet eller högspänning | Fråga 2 |
| Nej – isolering krävs inte | Fråga 3 |
Är samlingsskenan rak eller böjd?
| Svar | Rekommendation |
|---|---|
| Rak samlingsskena | Värmekrympslang– lägre kostnad, enkel applicering |
| Böjd samlingsskena (L, Z, U-form) | Epoxibeläggning– enda alternativet som täcker böjar helt |
Vad är installationsmiljön?
| Miljö | Rekommendation |
|---|---|
| Inomhus, torrt, klimatkontrollerat- | Bar koppar(billigast) ellertennplätering |
| Inomhus med fukt eller milda kemikalier | Tennplätering |
| Utomhus, kustnära eller industriella | Tennplätering(minst) ellerepoxibeläggning(bäst) |
Behöver du lägsta möjliga kontaktmotstånd?
| Svar | Rekommendation |
|---|---|
| Ja – hög-frekvens, EV, glidande kontakter | Silverplätering |
| Nej – standardställverk | Tennpläteringellerbar koppar |
| Din ansökan | Rekommenderad finish |
|---|---|
| Torrpanel inomhus, rak samlingsskena, ingen isolering | Bar koppar |
| Inomhuspanel, standardmiljö | Tennplätering |
| Inomhuspanel, behöver fasfärger, rak samlingsskena | Värmekrympslang |
| Utomhuspanel, rak samlingsskena | Tennplätering(eller epoxi för full isolering) |
| Böjd samlingsskena (L/Z/U), behöver isoleras | Epoxibeläggning |
| Hög-frekvent eller glidande kontakt | Silverplätering |
| Kust/marin miljö | Tennpläteringellerepoxibeläggning |
| High voltage (>1kV) | Epoxibeläggning |
Skicka din installationsmiljö för en kostnadsfri rekommendation
Pläteringstjocklek och vidhäftningstestning
| Testa | Utrustning | Standard | Godtagande |
|---|---|---|---|
| Pläteringstjocklek | XRF analysator | ASTM B568 | Tenn: 3-8 mikron; Silver: 5-15 mikron |
| Adhesion | Tvär-test av tejp | ASTM D3359 | Ingen skalning |
| Saltspray | ASTM B117 kammare | ASTM B117 | Tenn: Mer än eller lika med 96 timmar; Silver: Större än eller lika med 48 timmar |
| Porositet | Elektrografiskt test | ASTM B741 | Inga nålhål |
Automatisk pläteringslinje för kopparskenor
Platteringsprocesssteg
| Steg | Behandla | Ändamål |
|---|---|---|
| 1 | Avfettning | Tar bort oljor och föroreningar |
| 2 | Syrabetning | Tar bort ytoxider |
| 3 | Galvanisering | Avsätter tenn eller silver |
| 4 | Sköljning | Tar bort överflödiga kemikalier |
| 5 | Torkning | Förbereder för förpackning |
| 6 | Inspektion | Tjocklek och vidhäftningstestning |
Pläteringsförmåga
| Parameter | Tennplätering | Silverplätering |
|---|---|---|
| Maximal samlingsskenas längd | 4000 mm | 4000 mm |
| Tjockleksområde | 3-15 mikron | 5-25 mikron |
| Tjocklekslikformighet | ±1 mikron | ±2 mikron |
| Produktionskapacitet | 10 ton/dag | 3 ton/dag |
| Ledtid (endast plätering) | +3-5 dagar | +5-7 dagar |
FAQ
F1: Kan jag använda ren kopparskena utomhus?
Rekommenderas inte. Bar koppar utomhus kommer att korrodera - bildar en grön patina. Medan patinan fortfarande är ledande ser den dålig ut, kan flagna av och kan så småningom minska tvärsnittet i svåra miljöer.För utomhusbruk, specificera tennplätering (minst) eller epoxibeläggning (bäst). För kustnära eller marina miljöer rekommenderas starkt epoxibeläggning.
F2: Vad är skillnaden mellan tennplätering och silverplätering?
Tennplätering kostar mindre (5-10 % premium över ren koppar) och ger bra korrosionsbeständighet. Silverplätering kostar mer (20-30 % mer än tenn) men ger lägsta möjliga kontaktmotstånd.För de flesta ställverk räcker det med tenn. Använd silver för hög-tillämpningar (skineffekt), glidande kontakter (frånkopplingsbrytare) eller där kontaktmotståndet måste minimeras.
F3: Rostar den förtennade-kopparskenan?
Tenn "rostar" inte (järnoxid), men det kan korrodera. Tennplätering ger bra korrosionsbeständighet – vanligtvis 96+ timmar i saltspraytestning utan rödrost.I svåra miljöer (kustnära, kemiska) kommer tenn så småningom att korrodera. För dessa miljöer, uppgradera till epoxibeläggning. För inomhusbruk håller plätering årtionden utan problem.
F4: Vad är skillnaden mellan värmekrympslang och epoxibeläggning?
Krympslang är ett polymerrör som krympts på samlingsskenan – låg kostnad, lätt att applicera, men fungerar bara på raka sektioner (inga böjar). Epoxibeläggning sprutas eller doppas - högre kostnad, full täckning inklusive böjar, högre dielektrisk styrka och UV-beständig.För raka samlingsskenor som behöver isolering är värmekrympning bra. För böjda samlingsskenor eller utomhusbruk krävs epoxibeläggning.
F5: Vad är standardpläteringstjockleken för tenn och silver?
Tennplätering: 3-8 mikron standard (10+ mikron för tung användning). Silverplätering: 5-15 mikron standard.Tjockare plätering kostar mer och ökar ledtiden. De flesta applikationer behöver inte plätering tjockare än standard. Vi mäter tjocklek med XRF och ger en rapport med varje försändelse.
F6: Silver-pläterad kopparskena blir svart. Är detta ett problem?
Nej – silverfärgning (silversulfid) är fortfarande ledande. Detta är ett vanligt bekymmer, men matning påverkar INTE den elektriska prestandan.Till skillnad från aluminiumoxid (som är en isolator) leder silversulfid elektricitet. Om utseendet spelar roll, ange anti-behandling (tillgänglig på begäran). För de flesta applikationer är matning endast kosmetisk.
F7: Påverkar ytfinish kopparskenans kapacitet?
Nej – blank koppar, tennplätering och silverplätering har i princip samma kapacitet.Pläteringsskiktet är mycket tunt (3-15 mikron) och mycket ledande. Värmekrympslang och epoxibeläggning minskar strömstyrkan eftersom de fångar värme. För isolerade samlingsskenor, minska ampaciteten med 10-15% (krympning) eller 15-20% (epoxibeläggning). Se vårKopparsamlingsskena Ampacity Guideför detaljer.
